Raccordement solaire au tableau : lire le Schéma

Un schéma de raccordement d’un panneau solaire au tableau électrique représente le trajet de l’énergie, des panneaux vers l’onduleur puis vers les protections AC et le tableau général. Il aide à lire les flux et les points de protection, mais le câblage doit être validé par un électricien qualifié.

Vous ouvrez votre tableau et vous voyez déjà plusieurs rangées saturées, sans savoir où l’arrivée solaire pourrait être protégée. C’est souvent à ce moment que le schéma devient utile : non pour bricoler un raccordement, mais pour comprendre ce que l’installateur va vérifier. Je le lis comme une carte de circulation de l’énergie, depuis les panneaux jusqu’au compteur, avec des protections dédiées et des choix différents en monophasé ou en triphasé. L’objectif reste simple : repérer les points à discuter avant le devis, sans toucher au câblage ni intervenir sous tension.

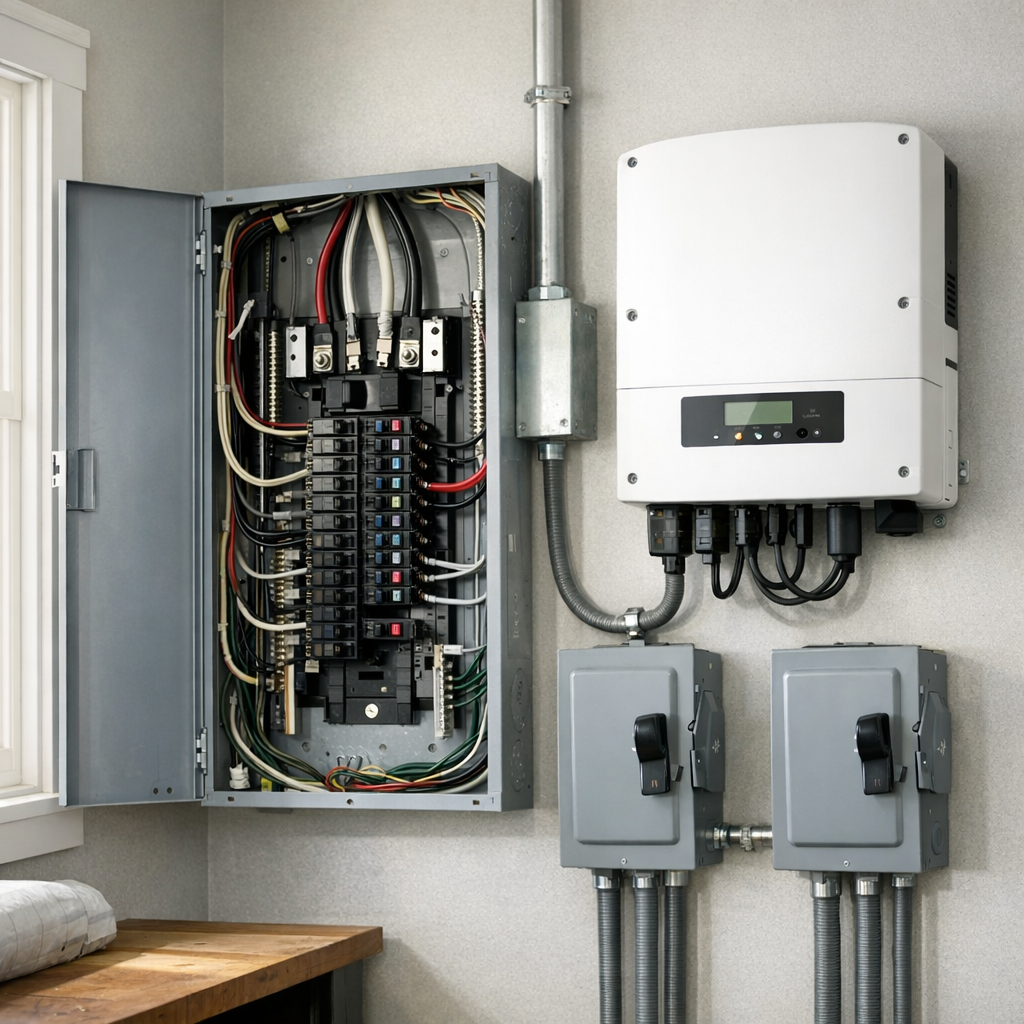

Schéma de principe : du panneau solaire au tableau électrique

Un schéma de raccordement photovoltaïque se lit en deux flux : le courant continu produit par les panneaux rejoint l’onduleur, puis le courant alternatif repart vers un coffret de protection avant d’être raccordé au tableau électrique général. Ce schéma sert à comprendre, pas à intervenir sous tension. Dans un schema raccordement panneau solaire tableau electrique, le départ se situe côté toiture ou support au sol : chaque panneau solaire photovoltaïque envoie son énergie par des câbles DC vers un coffret DC si la configuration le prévoit, puis vers un onduleur solaire, sauf installation avec micro-onduleur au plus près des modules. Le courant continu circule dans un seul sens. L’onduleur le transforme en courant alternatif, compatible avec la maison ; ce flux passe ensuite par le coffret AC, un disjoncteur dédié, le tableau général, le compteur, puis le réseau public si le surplus d’autoconsommation est injecté. Le schéma photovoltaïque donne donc une lecture de circulation, pas une méthode de câblage. Le raccordement réel doit être vérifié et validé par un professionnel qualifié. En France, le solaire s’est fortement développé depuis les années 2010, avec une domination du photovoltaïque, comme le rappelle Wikipédia dans « Énergie solaire en France ».

Cas concret en monophasé : comprendre l’intensité avant de choisir le point de raccordement

En monophasé, toute la puissance solaire injectée côté courant alternatif transite sur une seule phase. Le bon réflexe consiste donc à comparer la puissance onduleur maximale, l’intensité théorique, le calibre des protections et la capacité réelle du tableau existant, sans se limiter à un schéma générique. Calcul simple : intensité électrique estimée = puissance apparente / tension. Pour 3 kVA sur 230 V, on obtient environ 13 A. C’est utile. Mais ce repère ne remplace pas une note de dimensionnement, car le choix dépend aussi de l’onduleur, du câble électrique, du mode de pose, de la longueur, du disjoncteur dédié et de l’interrupteur différentiel contrôlés par un installateur photovoltaïque.

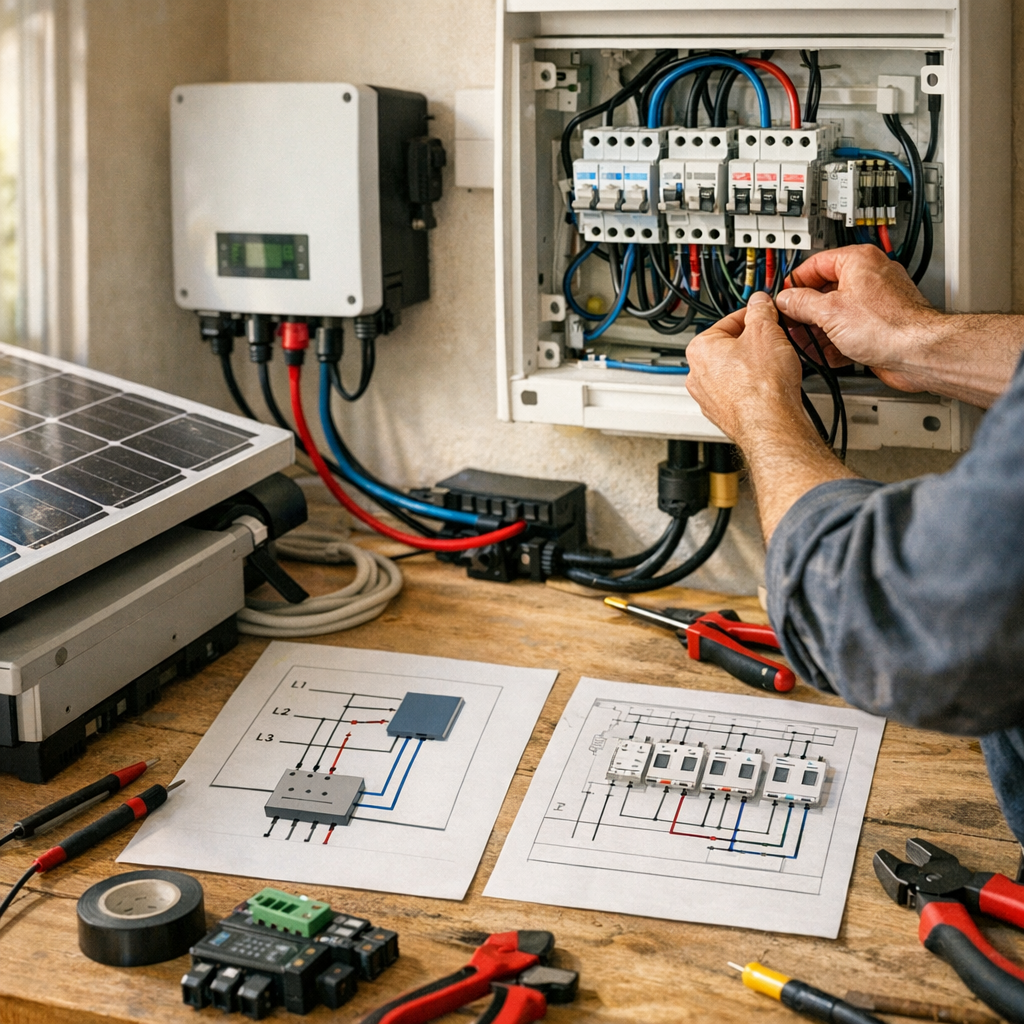

Cas concret en triphasé : équilibrer la production plutôt que recopier un schéma

En triphasé, l’enjeu n’est pas seulement de raccorder l’onduleur au tableau : il faut vérifier la répartition entre phases. Une installation mal équilibrée peut créer des écarts de charge, compliquer l’autoconsommation solaire et rendre le schéma séduisant sur papier, mais inadapté au tableau électrique triphasé réel.

Le bon réflexe consiste à lire le schéma avec L1 L2 L3, puis à le confronter aux usages de la maison. Ne copiez pas un dessin générique. Pour un raccordement panneau solaire triphasé, un onduleur triphasé répartit la production autrement qu’un onduleur monophasé raccordé sur une seule phase, avec des effets directs sur l’équilibrage des phases. Exemple prudent : une puissance apparente de 6 kVA répartie sur trois phases correspond à environ 8,7 A par phase avec une tension composée de 400 V, sous réserve de validation technique. Relevez aussi les gros consommateurs : pompe à chaleur, borne de recharge de véhicule électrique, chauffe-eau, atelier, piscine. Le compteur communicant peut aider à repérer des appels de puissance, mais la mesure sur site reste décisive avant toute intervention.

Quelles sont les étapes pour raccorder des panneaux solaires au tableau électrique ?

Les étapes de raccordement des panneaux solaires consistent à valider le schéma, poser les panneaux, relier la production à l’onduleur, protéger la sortie courant alternatif, raccorder au tableau sur un circuit dédié puis tester l’ensemble. Pour la sécurité, ce guide décrit la logique de flux, sans transformer le lecteur en intervenant électrique. Le bon réflexe : repérer ce qui bloque avant devis, comme pour des travaux d’isolation extérieure, surtout sur une installation ancienne ou un tableau déjà chargé.

1. Faire examiner le tableau existant : un tableau saturé, un repérage incomplet des circuits, un différentiel ancien ou une terre douteuse peuvent imposer une remise à niveau avant tout raccordement solaire.
2. Valider le schéma retenu pour un kit solaire d’autoconsommation, en distinguant panneaux, micro-onduleurs ou onduleur central, coffret de protection, cheminement vers le tableau et éventuelle prise dédiée.
3. Poser les modules et relier la production côté courant continu ou micro-onduleurs sans manipulation sous tension, avec contrôle de compatibilité entre panneau, câbles, onduleur et mise à la terre.
4. Prévoir le coffret de protection solaire côté courant alternatif, avec protection dédiée et parafoudre si le contexte l’exige, avant de raccorder la production au tableau général.
5. Finaliser la déclaration ou le contrat adapté, puis confier le test de l’installation photovoltaïque à un professionnel, surtout si vous cherchez à connecter un kit solaire au tableau général.

Normes, sécurité et démarches : les points à vérifier avant tout raccordement

Avant raccordement, il faut vérifier la conformité du tableau, les protections, la mise à la terre, les règles photovoltaïques applicables, les démarches Enedis et l’éventuelle attestation Consuel. Les normes orientent le projet, mais leur application dépend toujours de la configuration précise.

Questions fréquentes

Quel schéma de raccordement panneau solaire au tableau électrique faut-il prévoir en autoconsommation ?

En autoconsommation, le schéma le plus courant prévoit des panneaux solaires reliés à un onduleur ou micro-onduleurs, puis un raccordement au tableau électrique via une ligne dédiée protégée. Il faut intégrer disjoncteur, différentiel adapté, coupure AC et comptage selon le cas. Je conseille de faire valider le schéma par un professionnel, surtout avant toute demande de raccordement réseau.

Peut-on raccorder soi-même des panneaux solaires au tableau général ?

Raccorder soi-même un kit solaire au tableau général est possible seulement si le matériel, la notice et votre niveau de compétence le permettent, mais ce n’est pas anodin. Une erreur de câblage ou de protection peut créer un risque électrique et compliquer la conformité. Pour une installation photovoltaïque fixe, mieux vaut passer par un électricien qualifié et respecter les démarches de raccordement.

Que change un tableau électrique triphasé pour une installation photovoltaïque ?

En triphasé, l’enjeu est l’équilibrage des phases et le choix d’un onduleur compatible : monophasé réparti selon la puissance, ou triphasé selon la configuration. Le tableau électrique doit accepter les protections adaptées et le point d’injection doit être cohérent avec l’abonnement. Avant de raccorder des panneaux solaires, faites vérifier la répartition des circuits et les contraintes du gestionnaire de réseau.

Un bon schéma de raccordement solaire doit rester lisible : production, conversion, protections, tableau général et éventuel renvoi vers le réseau. Avant de signer, demandez où seront placés l’onduleur, le coffret AC, le disjoncteur dédié et le dispositif de suivi. Si votre tableau est ancien, chargé ou en triphasé, faites confirmer la solution par un professionnel qualifié. Le bon réflexe : comprendre les flux, poser les bonnes questions, puis laisser le raccordement réel aux personnes habilitées.
