Panneau photovoltaïque : comprendre la Chaîne énergétique

La chaîne énergétique d’un panneau photovoltaïque décrit le trajet de l’énergie solaire transformée en électricité utilisable. La lumière devient courant continu dans les cellules, puis l’onduleur convertit ce courant en alternatif, avec des pertes variables selon l’installation, l’usage immédiat, le stockage ou l’injection réseau.

Un kilowatt-crête posé sur un toit ne devient jamais un kilowatt-crête parfaitement disponible dans la maison. Entre la lumière reçue, la cellule photovoltaïque, l’onduleur et les usages du foyer, chaque étape transforme l’énergie et peut en retenir une part. Pour un propriétaire, comprendre ce parcours évite deux erreurs fréquentes : imaginer une production instantanément consommable telle quelle, ou sous-estimer l’intérêt d’ajuster ses usages. J’aborde ici la chaîne comme un trajet concret, du panneau au compteur, avec une lecture pratique pour l’autoconsommation, la batterie et la revente.

Qu’est-ce qu’une chaîne énergétique photovoltaïque ?

Une chaîne énergétique photovoltaïque décrit le trajet de l’énergie depuis le rayonnement solaire jusqu’à l’électricité utilisable. Elle commence par la lumière reçue par les cellules, se poursuit par la production d’un courant continu, puis par sa conversion en courant alternatif grâce à l’onduleur.

À la base, un panneau solaire photovoltaïque ne chauffe pas l’eau : il produit de l’électricité. C’est la différence essentielle avec le solaire thermique, dont le rôle principal est de transformer le soleil en chaleur. Dans une cellule photovoltaïque, le rayonnement met en mouvement des charges électriques ; l’ensemble des cellules forme un module capable d’alimenter un logement, une batterie ou le réseau. Cette énergie solaire photovoltaïque est dite renouvelable, car elle exploite une ressource disponible à l’échelle humaine, même si les équipements ont un coût matériel et énergétique à fabriquer. La chaîne énergétique panneau photovoltaïque se lit donc comme une suite concrète : captage, production, transformation, puis usage. À l’échelle d’une centrale solaire photovoltaïque, EDF France décrit la même logique générale : capter la lumière, produire l’électricité, l’adapter, puis l’acheminer vers les consommateurs.

Les étapes de la chaîne énergétique d’un panneau photovoltaïque

Le parcours standard des étapes de la chaîne énergétique photovoltaïque comporte cinq moments : le panneau reçoit le rayonnement solaire, les cellules transforment une partie de cette lumière en courant continu, les câbles l’acheminent vers l’onduleur, l’onduleur produit du courant alternatif, puis l’électricité est consommée, injectée ou stockée, comme pour d’autres sources renouvelables telles que les éoliennes visibles au large.

1. La capture d’énergie solaire commence quand le rayonnement atteint la surface vitrée du panneau, avec une intensité liée à l’orientation, à la saison et aux passages nuageux.
2. Dans chaque cellule, l’effet photovoltaïque assure la conversion de l’énergie lumineuse en courant continu, sans pièce en mouvement ni combustion.
3. Les cellules sont regroupées dans un module photovoltaïque, où leurs productions s’additionnent pour fournir une puissance exploitable et protéger les composants.
4. Le courant passe par les câbles et le coffret de protection, puis l’onduleur l’adapte au format utilisé par les appareils du logement.
5. La distribution de l’électricité solaire reste dynamique : autoconsommation, injection vers le réseau électrique ou stockage varient selon la demande instantanée, l’ombre, la température et l’ensoleillement.

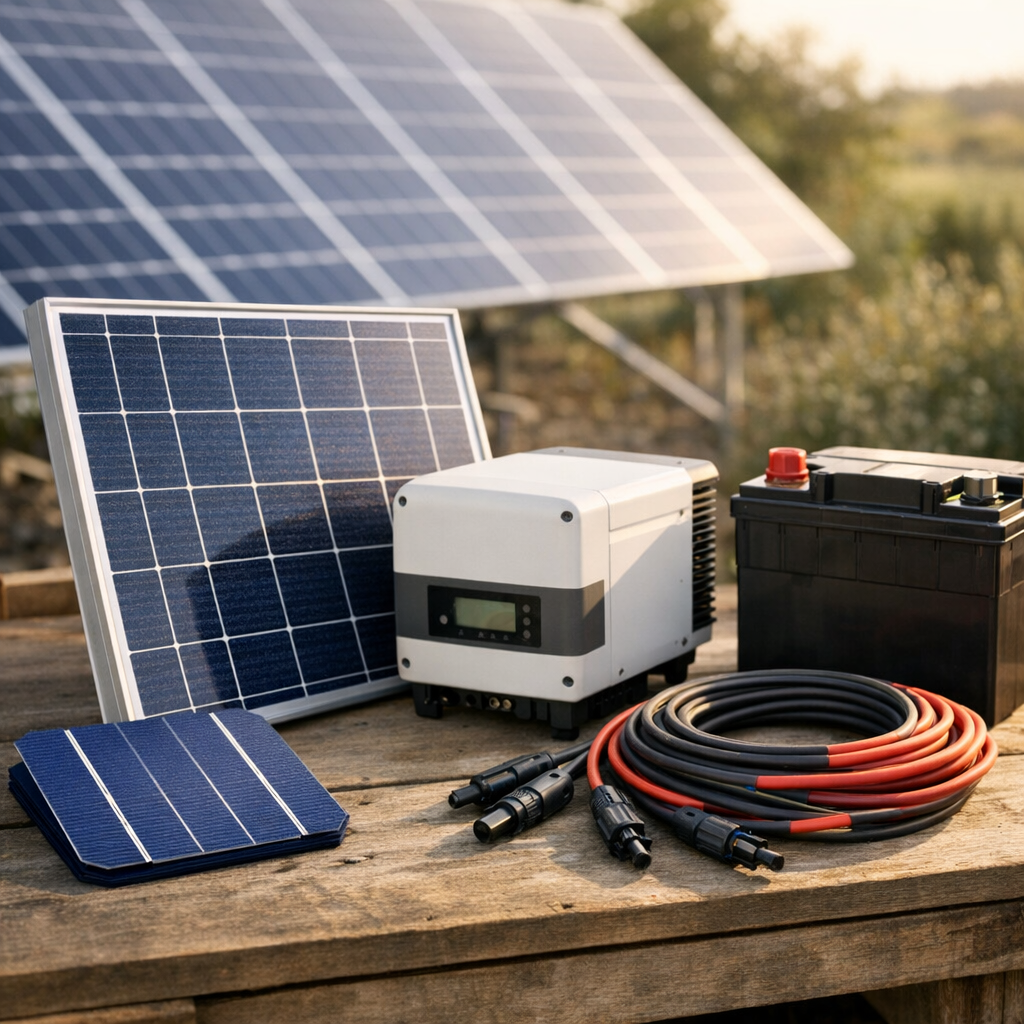

Les composants clés : cellule, module, onduleur, câbles et batterie

La cellule photovoltaïque convertit la lumière en électricité. Le module photovoltaïque regroupe plusieurs cellules, le câblage photovoltaïque transporte le courant continu, l’onduleur solaire le rend compatible avec le logement et le réseau, tandis que la batterie solaire reste un stockage optionnel.

Dans la chaîne énergétique d’un panneau photovoltaïque, l’onduleur solaire n’est pas un simple accessoire : il transforme le courant continu produit en toiture en courant alternatif utilisable par les appareils domestiques. Un onduleur central pilote souvent plusieurs modules depuis un seul point, alors qu’un micro-onduleur travaille au plus près de chaque module. Le choix influe sur le suivi, la maintenance et la tolérance aux ombrages.

La batterie solaire ne crée aucune énergie. Elle décale seulement l’usage : une partie de la production non consommée immédiatement est stockée, puis restituée plus tard avec une conversion supplémentaire entre courant continu et courant alternatif. Cette étape peut améliorer l’autoconsommation, mais elle ajoute des équipements, des pertes et des arbitrages pratiques à comprendre avant d’équiper son installation.

Cas concret chiffré : le parcours d’1 kWc jusqu’aux kWh utilisables

Pour visualiser les pertes panneau photovoltaïque, partez d’un exemple pédagogique : sous Conditions standard de test, 1 kWc exposé pendant une heure idéale donne environ 1 kWh avant pertes. Avec les paramètres par défaut de NREL PVWatts, dont 14,08 % de pertes système et 96 % d’efficacité onduleur, l’énergie utile baisse nettement.

La conversion 1 kWc en kWh n’est donc jamais fixe : le Kilowatt-crête décrit une puissance, le Kilowattheure une énergie livrée dans le temps. Ce mini-bilan donne un repère sobre du rendement chaîne énergétique solaire, avant d’arbitrer entre usage immédiat et stockage, sans masquer les pertes onduleur photovoltaïque.

Avantages, limites et bonnes questions avant autoconsommation, batterie ou revente

Comprendre la chaîne énergétique aide surtout à poser les bonnes questions : quand l’électricité est-elle produite, quand est-elle consommée, où sont les pertes et que devient le surplus ? La meilleure option dépend du profil de consommation, de l’ombre, du raccordement et du coût du stockage. L’autoconsommation photovoltaïque reste souvent la lecture la plus directe : utiliser l’électricité solaire au moment où le panneau photovoltaïque la produit, par exemple avec un chauffe-eau, une pompe de piscine ou des usages programmables. C’est simple. Mais pas automatique. Une batterie solaire décale l’usage vers le soir, avec une souplesse réelle, tout en ajoutant un maillon de conversion, donc des pertes, de la maintenance et un arbitrage économique à examiner sans promesse d’autonomie totale. L’injection réseau, avec ou sans revente surplus solaire, valorise l’électricité non consommée sur place et garde le réseau électrique comme appui. Les bonnes limites panneau photovoltaïque à vérifier : ombrage, orientation, dimensionnement photovoltaïque, suivi de l’onduleur et cohérence avec la Transition énergétique du foyer.

Questions fréquentes

Quelle est la chaîne énergétique d’un panneau photovoltaïque ?

La chaîne énergétique d’un panneau photovoltaïque décrit le parcours de l’énergie : le rayonnement solaire est capté par les cellules du panneau, transformé en courant continu, puis envoyé vers un onduleur qui le convertit en courant alternatif utilisable dans le logement. Le surplus peut être injecté sur le réseau ou stocké si une batterie est prévue.

Quel est le rôle de l’onduleur dans une installation photovoltaïque ?

L’onduleur est la passerelle entre la production du panneau photovoltaïque et les usages domestiques. Il transforme le courant continu produit par les panneaux en courant alternatif compatible avec les appareils et le réseau. Il peut aussi assurer un suivi de production et des fonctions de sécurité. Pour bien comprendre l’installation, je vérifie toujours son type et son emplacement.

Une batterie est-elle obligatoire dans la chaîne énergétique solaire ?

Non, une batterie n’est pas obligatoire dans la chaîne énergétique solaire. Une installation photovoltaïque peut fonctionner en autoconsommation avec injection du surplus sur le réseau, sans stockage. La batterie sert surtout à décaler une partie de l’électricité produite vers des moments où les panneaux ne produisent pas. Son intérêt dépend des usages, du budget et du cadre technique.

À retenir : un panneau photovoltaïque ne livre pas directement l’énergie finale utilisée par vos appareils. La valeur se joue dans la cohérence de toute la chaîne : orientation, conversion, horaires de consommation, éventuelle batterie et injection du surplus. Pour avancer, commencez par relever vos usages en journée, puis comparez un scénario sans stockage et un scénario avec batterie avant de dimensionner l’installation.

Mis à jour le 21 mai 2026
