Chaîne énergétique photovoltaïque : schéma et exemple

La chaîne énergétique d’un panneau photovoltaïque décrit la transformation du rayonnement solaire en électricité utilisable. La lumière est convertie en courant continu par les cellules, puis l’onduleur transforme ce courant en courant alternatif, avec une partie de l’énergie perdue sous forme de chaleur.

Quand 1 kWh de rayonnement arrive sur un module de 400 Wc, toute cette énergie ne devient pas de l’électricité utilisable. Une partie est convertie par les cellules photovoltaïques, une autre s’échauffe dans le panneau, les câbles ou l’électronique. C’est précisément ce trajet qu’une chaîne énergétique aide à rendre visible. Pour un élève, c’est un schéma clair à construire. Pour un particulier, c’est une façon de comprendre où circule l’énergie entre panneau, onduleur, logement, batterie éventuelle et réseau. L’objectif n’est pas de promettre un rendement, mais de poser les bons repères.

Qu’est-ce qu’une chaîne énergétique photovoltaïque ?

Une chaîne énergétique photovoltaïque décrit le trajet de l’énergie, depuis le rayonnement solaire jusqu’à l’électricité utilisable. Le panneau capte la lumière, les cellules la convertissent en courant continu, l’onduleur produit du courant alternatif, puis l’énergie alimente un logement, une batterie ou le réseau. À chaque étape, une part devient chaleur.

Les 4 étapes de la chaîne énergétique d’un panneau photovoltaïque

Pour un panneau photovoltaïque, la chaîne d’énergie se résume en quatre étapes : recevoir le rayonnement solaire, le convertir en courant continu dans les cellules, adapter ce courant avec l’onduleur, puis l’utiliser ou l’injecter. Cette lecture rend visibles les pertes, souvent oubliées dans les schémas trop simples.

1. Captage du rayonnement solaire : l’énergie entrante est lumineuse, la sortie est un rayonnement reçu par le panneau, avec une part réfléchie ou dissipée en chaleur.
2. Conversion par effet photovoltaïque : les cellules réalisent la conversion énergie lumineuse en énergie électrique, sous forme de courant continu, sans transformer toute l’énergie reçue.
3. Transformation par l’onduleur : l’énergie entrante est un courant continu variable, la sortie devient un courant alternatif compatible avec les usages domestiques et le réseau.
4. Usage local ou injection réseau : l’électricité sortante alimente les appareils du logement ou part vers le réseau électrique, selon la production instantanée et les besoins.

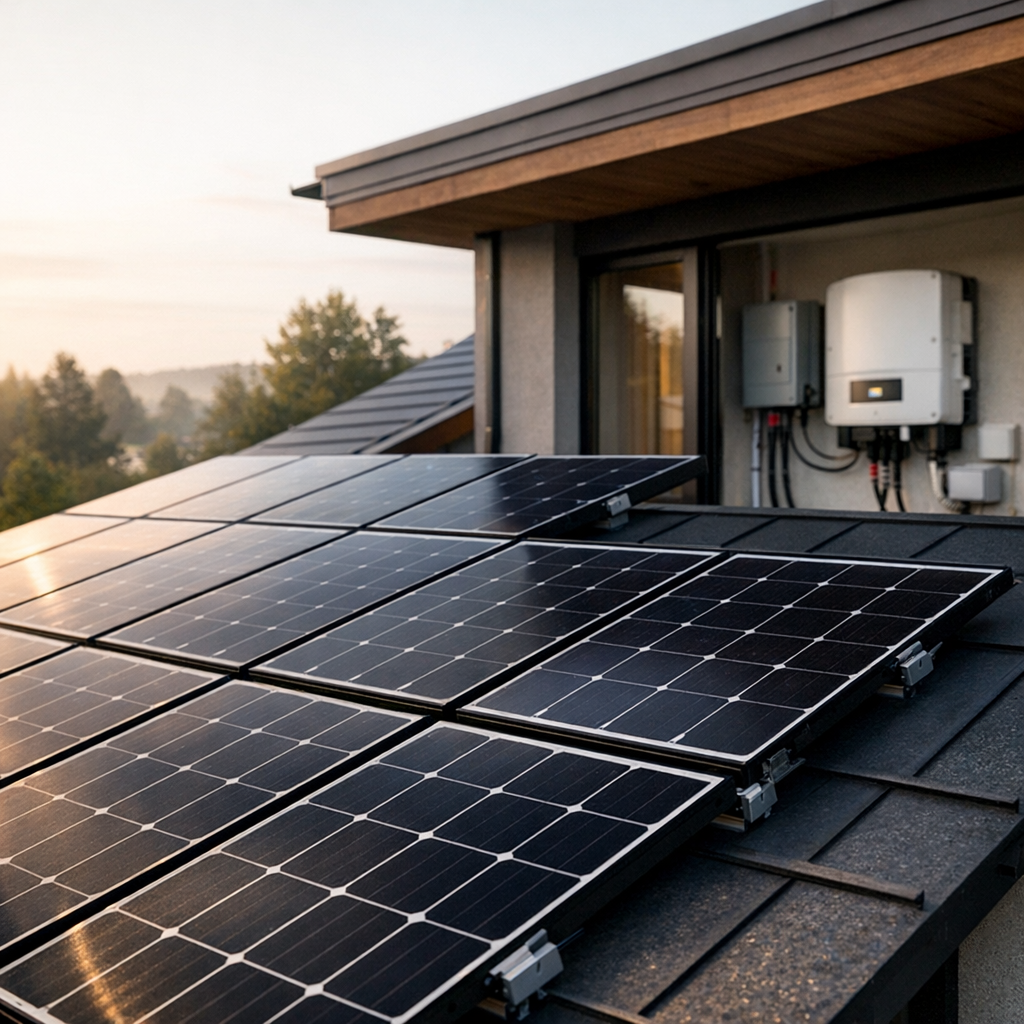

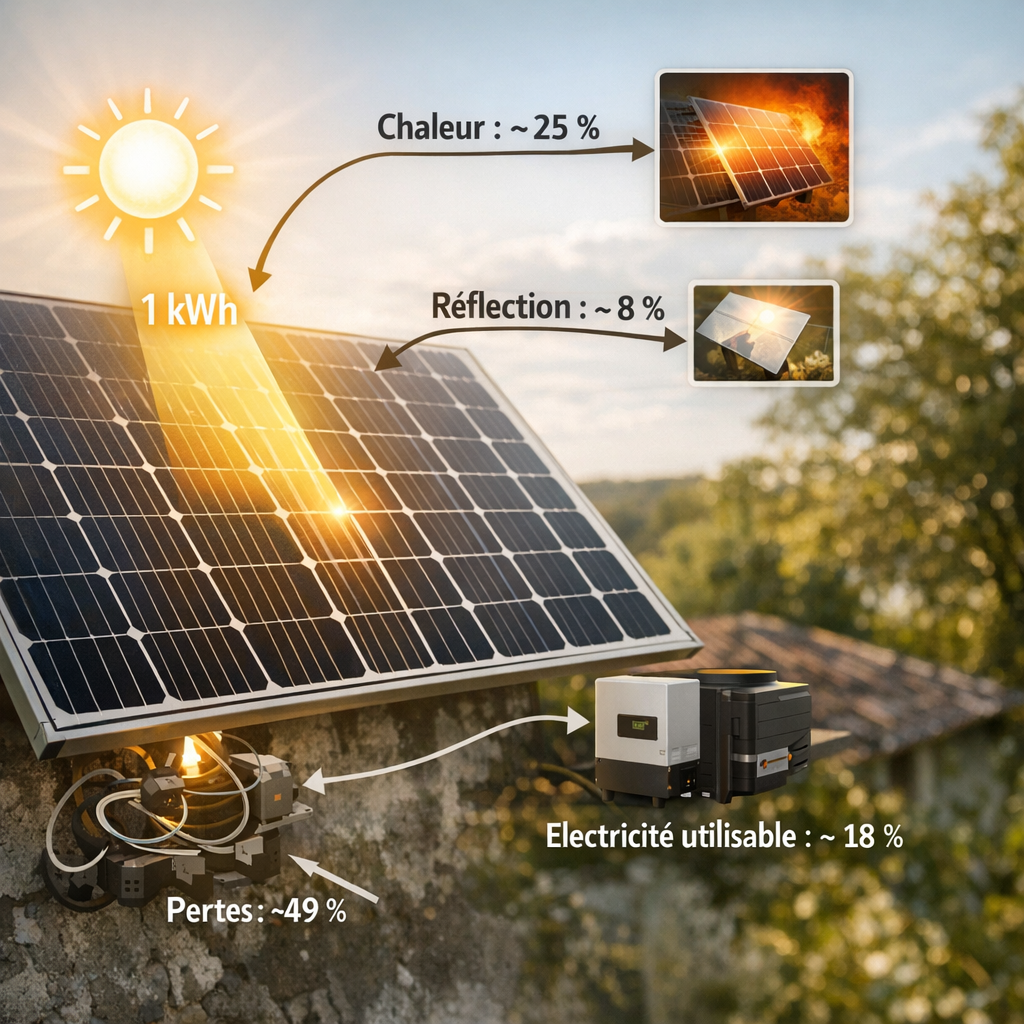

Exemple chiffré : que devient 1 kWh de soleil reçu par un module de 400 Wc ?

Sur 1 kWh de lumière arrivant sur un module, seule une fraction devient électricité : le reste part surtout en chaleur, réflexion et conversion imparfaite. Cet exemple de bilan énergétique panneau photovoltaïque, bâti sur des rendements sourcés, distingue énergie reçue, courant continu produit et énergie vraiment utilisable.

Les composants clés : cellule, module, onduleur et câblage

Les composants ne font pas tous le même travail : la cellule photovoltaïque transforme la lumière, le module photovoltaïque assemble les cellules, le câblage transporte le courant continu et l’onduleur l’adapte aux usages domestiques. Une batterie peut s’ajouter, mais elle ne crée pas d’énergie ; elle décale seulement son utilisation.

Faire un schéma énergétique clair pour un devoir ou un diagnostic maison

Un bon schéma énergétique montre la source, le convertisseur, l’énergie utile et les pertes. Pour un panneau photovoltaïque, placez le Soleil à gauche, le module au centre, l’électricité à droite et une flèche de pertes thermiques. Cette précision distingue un schéma juste d’un dessin décoratif.

Questions fréquentes

Comment fonctionne l’énergie solaire photovoltaïque ?

Un panneau photovoltaïque contient des cellules qui réagissent à la lumière du soleil. Elles produisent un courant électrique continu, ensuite transformé en courant alternatif par un onduleur pour alimenter les usages du logement ou être injecté sur le réseau. Pour comprendre la chaîne énergétique, on distingue donc la source solaire, le convertisseur, puis l’électricité utilisable.

Comment faire un schéma énergétique ?

Pour faire un schéma énergétique, commencez par nommer le système étudié : par exemple un panneau photovoltaïque. Indiquez l’énergie reçue à gauche, le convertisseur au centre, puis l’énergie utile à droite. Ajoutez les pertes éventuelles, souvent sous forme de chaleur. Utilisez des flèches simples et des verbes d’action pour rendre la chaîne facile à lire.

Comment expliquer une chaîne énergétique ?

Une chaîne énergétique sert à comprendre comment une énergie se transforme d’une forme à une autre. On part d’une source, comme le rayonnement solaire, puis on identifie les éléments qui convertissent, transportent ou utilisent cette énergie. L’idée n’est pas de tout détailler, mais de montrer clairement l’entrée, la transformation, la sortie utile et les pertes.

Quelle est la chaîne énergétique d’un panneau solaire ?

Si l’on parle d’un panneau solaire photovoltaïque, la chaîne énergétique est : rayonnement solaire, cellules photovoltaïques, courant continu, onduleur, courant alternatif utilisable. Le panneau convertit donc une partie de l’énergie lumineuse en électricité. Une autre partie est perdue, notamment sous forme de chaleur, ce qui doit apparaître dans un schéma sérieux.

comment faire une chaîne énergétique

Pour faire une chaîne énergétique, formulez d’abord la fonction du système : produire de l’électricité, chauffer, déplacer ou éclairer. Repérez ensuite l’énergie d’entrée, le ou les convertisseurs, puis l’énergie de sortie. Dans le cas d’un panneau photovoltaïque, l’entrée est lumineuse et la sortie utile est électrique, avec des pertes à signaler.

Quelle est la chaîne d’énergie d’une éolienne ?

Pour une éolienne, la chaîne d’énergie part du vent, c’est-à-dire de l’énergie cinétique de l’air. Les pales la transforment en mouvement de rotation, transmis à une génératrice. Celle-ci produit de l’électricité, ensuite adaptée au réseau. Comme pour un panneau photovoltaïque, il existe des pertes mécaniques et électriques à représenter si l’on fait un schéma.

Pourquoi l’énergie éolienne ne peut pas être le seul choix pour répondre aux besoins croissants en électricité ?

L’énergie éolienne dépend du vent, qui varie selon les heures, les saisons et les territoires. Elle peut être très utile dans un mix électrique, mais elle ne produit pas toujours au moment exact où la demande augmente. Pour sécuriser l’approvisionnement, on combine généralement plusieurs sources, du stockage, des réseaux adaptés et des actions de sobriété ou d’efficacité énergétique.

Quelle est la chaîne énergétique ?

La chaîne énergétique est la représentation des étapes par lesquelles une énergie est reçue, transformée, transportée puis utilisée. Elle aide à comprendre le rôle de chaque élément d’un système, qu’il s’agisse d’un panneau photovoltaïque, d’une éolienne ou d’un appareil domestique. On y indique l’énergie d’entrée, les conversions, l’énergie utile et les pertes.

Pour retenir l’essentiel, partez toujours de la source, puis suivez les convertisseurs et l’énergie utile obtenue. Dans le cas photovoltaïque, la lumière solaire devient courant continu, puis courant alternatif, avec des pertes thermiques à chaque étape. Pour construire un schéma fiable, indiquez les formes d’énergie, les appareils traversés et la destination finale : usage dans le logement, stockage ou injection réseau, par exemple pour le chauffage collectif de l’immeuble.
