Armoire électrique d’une éolienne : à quoi sert-elle ?

Une éolienne ne se résume pas à ses pales, son mât et sa nacelle. Derrière la production d’énergie se trouve un ensemble électrique particulièrement structuré, dont l’armoire électrique constitue l’un des points névralgiques.

Qu’elle équipe une petite éolienne destinée à un site isolé ou une machine raccordée au réseau, cette armoire assure l’interface entre l’énergie captée par le rotor, les équipements de commande et le point de livraison électrique. Son rôle dépasse largement celui d’un simple tableau.

De la nacelle au réseau : le rôle central de l’armoire électrique éolienne

L’armoire électrique éolienne regroupe les équipements chargés de gérer l’énergie produite par le générateur. Celui-ci transforme l’énergie mécanique créée par la rotation des pales en énergie électrique, mais cette production n’est pas immédiatement exploitable telle quelle. Elle doit être contrôlée, adaptée et sécurisée avant d’alimenter un bâtiment, des batteries ou le réseau public.

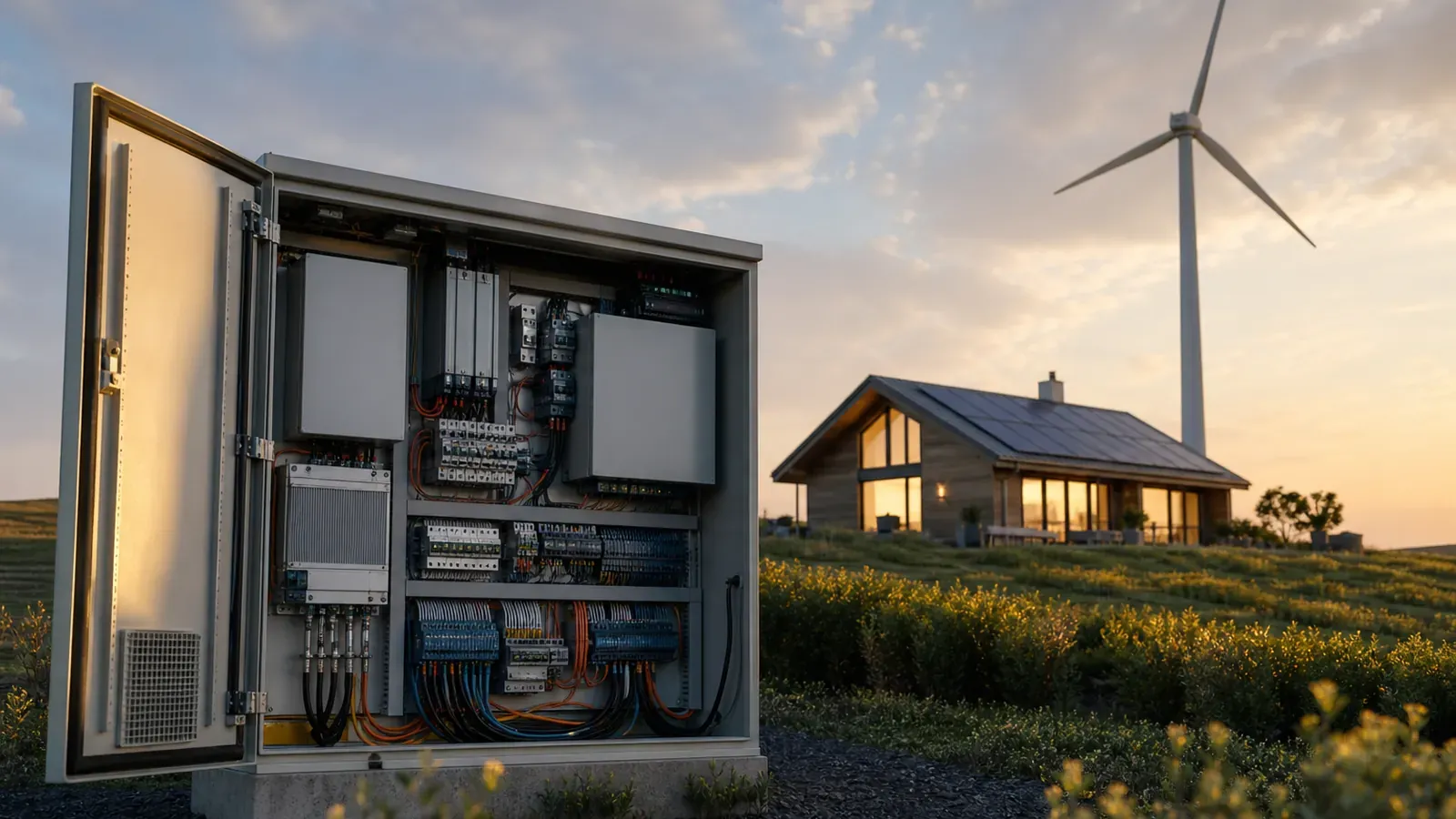

Selon la conception de l’installation, l’armoire peut être installée dans la nacelle, au pied du mât, dans un local technique ou dans un poste électrique dédié. Les grandes éoliennes disposent généralement de plusieurs armoires réparties entre la nacelle, la tour et le poste de raccordement. Les modèles domestiques ou agricoles réunissent plus souvent ces fonctions dans un coffret ou une armoire proche de l’onduleur et du point de distribution.

Sa mission consiste à organiser le cheminement de l’électricité entre plusieurs étapes :

• la réception du courant provenant du générateur ;
• la conversion éventuelle du courant selon le type de machine ;
• l’adaptation de la tension et de la fréquence au système raccordé ;
• la distribution vers le réseau, le tableau du site ou le stockage ;
• la protection des personnes, des équipements et de l’installation électrique.

L’armoire n’est donc pas un élément passif. Elle agit comme un centre de commande qui interprète des informations, applique des consignes et déclenche des protections lorsque les conditions de fonctionnement l’exigent.

Les composants qui transforment une production variable en énergie utilisable

Le vent est par nature fluctuant. La vitesse de rotation du rotor, la puissance produite et les caractéristiques électriques du générateur varient en conséquence. L’armoire électrique contient les dispositifs qui rendent cette énergie compatible avec les besoins du système auquel l’éolienne est raccordée.

Conversion et électronique de puissance

Dans de nombreuses configurations, le générateur produit un courant dont la tension et la fréquence évoluent avec la vitesse du vent. Des convertisseurs, redresseurs et onduleurs permettent alors de stabiliser et de transformer cette électricité. L’objectif est d’obtenir un courant répondant aux exigences du réseau ou des équipements alimentés.

Dans une installation avec stockage, l’électricité peut d’abord être orientée vers un régulateur de charge, puis vers un parc de batteries. Un onduleur assure ensuite l’alimentation des usages en courant alternatif. Dans une éolienne raccordée au réseau, les équipements de conversion veillent notamment à la qualité du courant injecté.

Appareillage de coupure et de distribution

L’armoire comprend également des contacteurs, interrupteurs-sectionneurs, relais, borniers et disjoncteurs. Ces éléments servent à mettre sous tension ou hors tension certaines parties de l’installation, à isoler un circuit pendant une intervention et à distribuer l’énergie vers les différents départs.

Cette organisation facilite l’exploitation de l’éolienne. Un technicien peut, par exemple, isoler un équipement de commande sans nécessairement interrompre toutes les fonctions auxiliaires du site, lorsque l’architecture électrique le permet.

Protéger l’éolienne contre les défauts électriques et les surtensions

La fonction de protection est essentielle dans une installation exposée aux intempéries, aux variations de production et aux contraintes du raccordement électrique. L’armoire électrique surveille les défauts susceptibles d’endommager le générateur, les câbles, l’électronique de puissance ou les équipements raccordés.

Les protections installées dépendent de la puissance de l’éolienne, de son environnement et du schéma de raccordement. Elles peuvent notamment couvrir les situations suivantes :

• surintensité ou court-circuit sur un circuit de puissance ;
• défaut d’isolement ou fuite de courant vers la terre ;
• perte, déséquilibre ou inversion de phases sur certains réseaux ;
• surtension liée au réseau ou à un phénomène atmosphérique ;
• température excessive dans l’armoire ou dans un équipement ;
• anomalie de tension ou de fréquence au point de raccordement.

Les parafoudres occupent une place importante, particulièrement pour une éolienne installée en zone dégagée. Le mât peut constituer un point exposé aux effets indirects de la foudre, tandis que les longues liaisons entre la nacelle, le pied du mât et le bâtiment peuvent transporter des surtensions transitoires. La mise à la terre, les liaisons équipotentielles et le choix des protections doivent former un ensemble cohérent.

Lorsqu’un défaut est détecté, l’armoire peut déclencher une coupure, empêcher un redémarrage ou transmettre une alerte. Elle limite ainsi le risque de dégradation en cascade, notamment sur les composants électroniques sensibles.

Piloter la production selon le vent, le réseau et les besoins du site

L’armoire électrique ne traite pas uniquement la puissance : elle héberge aussi des automates, modules de communication, capteurs et relais de commande. Ces équipements permettent de piloter les différents organes de l’éolienne selon les données recueillies sur le terrain et d'estimer la production d'électricité.

Les informations exploitées peuvent provenir du générateur, de capteurs de température, du système d’orientation de la nacelle, du frein, des pales ou du réseau électrique. Le contrôleur compare ces données aux paramètres de fonctionnement de la machine et envoie les ordres adaptés.

Parmi les actions susceptibles d’être commandées figurent :

1. le démarrage de la production lorsque les conditions sont favorables ;
2. l’orientation de la nacelle face au vent sur les modèles concernés ;
3. l’ajustement de l’angle des pales sur les grandes éoliennes ;
4. l’activation d’un frein ou d’une résistance de dissipation ;
5. la limitation de puissance lorsque le réseau ou la machine l’exige ;
6. l’arrêt automatique en cas de vent trop fort, de défaut ou de maintenance.

Dans un habitat durable, cette fonction de pilotage peut aussi s’inscrire dans une logique d’autoconsommation. Une installation hybride peut arbitrer entre l’usage immédiat de l’électricité, la charge des batteries, le fonctionnement d’équipements programmables ou l’injection du surplus, selon la configuration retenue.

Où se trouve l’armoire et comment reconnaître ses différentes fonctions

La localisation de l’armoire électrique dépend de la taille de l’éolienne et de la stratégie de raccordement. Dans une petite installation, elle peut être fixée dans un local sec et ventilé, à proximité du tableau électrique principal. Cette disposition facilite les opérations de contrôle et réduit l’exposition des composants électroniques aux vibrations et à l’humidité.

Dans une éolienne de plus grande taille, certaines armoires sont intégrées dans la nacelle pour rester au plus près du générateur et des actionneurs. D’autres sont placées à la base du mât pour regrouper les protections, le contrôle-commande et les liaisons vers le poste de transformation. Le poste de raccordement peut, de son côté, accueillir les équipements dédiés à l’interface avec le réseau.

Les repérages sur la porte ou à l’intérieur de l’armoire doivent rendre les fonctions immédiatement identifiables. Une organisation claire distingue généralement :

• les circuits de puissance ;
• les alimentations auxiliaires ;
• les commandes et automatismes ;
• les protections ;
• les borniers de raccordement ;
• les interfaces de communication et de supervision.

Cette séparation améliore la lisibilité lors des interventions et limite les erreurs de manipulation. Elle est particulièrement utile lorsque l’installation associe éolienne, panneaux solaires, batteries, groupe de secours et réseau public.

Maintenance, ventilation et diagnostic : ce que l’armoire révèle sur l’état de l’installation

Une armoire électrique bien conçue facilite la maintenance préventive. Son état donne souvent des indications précieuses sur le fonctionnement général de l’éolienne : échauffement anormal, traces d’humidité, défauts répétés, odeur de composant chauffé, déclenchement d’une protection ou alarmes de supervision méritent une attention immédiate.

La ventilation est un point à surveiller. Les convertisseurs, alimentations et contacteurs dégagent de la chaleur pendant leur fonctionnement. Si l’air circule mal, la température interne peut accélérer le vieillissement des composants. À l’inverse, une ventilation mal protégée peut introduire poussières, insectes ou humidité dans le coffret.

Les opérations de suivi portent habituellement sur les éléments suivants :

• la propreté intérieure et l’absence de condensation ;
• l’état des filtres, ventilateurs et joints ;
• le serrage des connexions électriques ;
• l’intégrité des câbles et des presse-étoupes ;
• le bon fonctionnement des protections et signalements ;
• la lecture de l’historique des défauts sur le système de supervision.

Le diagnostic ne consiste pas seulement à réarmer un disjoncteur. Une coupure peut être la conséquence d’un défaut en amont, d’un paramètre de réseau, d’un échauffement ou d’une anomalie mécanique retransmise au système de commande. L’historique des événements permet de distinguer un incident ponctuel d’un comportement récurrent.

FAQ

L’armoire électrique est-elle identique sur toutes les éoliennes ?

Non. Son contenu varie selon la puissance de la machine, le type de générateur, le raccordement au réseau, la présence de batteries et les fonctions de pilotage attendues. Une petite éolienne autonome n’a pas la même architecture qu’une éolienne reliée à un poste de distribution.

À quoi sert l’onduleur dans une installation éolienne ?

L’onduleur transforme l’électricité produite en un courant compatible avec les usages du bâtiment ou avec le réseau. Il peut être intégré à l’armoire électrique ou installé dans un coffret distinct, selon la conception du système.

Pourquoi l’armoire doit-elle être protégée de l’humidité ?

L’humidité favorise la corrosion des connexions, les défauts d’isolement et la dégradation de l’électronique. Un emplacement adapté, une enveloppe appropriée, des joints en bon état et une ventilation maîtrisée contribuent à préserver la fiabilité de l’installation.

Une armoire électrique peut-elle gérer plusieurs sources renouvelables ?

Oui, dans une installation hybride, elle peut coordonner une éolienne avec des panneaux solaires, un système de stockage et le réseau. Cette organisation permet de distribuer l’énergie disponible selon les priorités définies pour le site.
